2026-05-09
В нефтехимической, атомной энергетике, производстве сжиженного природного газа и аэрокосмической отрасли фитинги из аустенитной нержавеющей стали широко используются благодаря их превосходной коррозионной стойкости и механическим свойствам. Однако этот материал не является «идеальным с самого начала» — термическая обработка является критически важным процессом, определяющим срок его службы и безопасность, и ее нельзя игнорировать.
Компания Zhejiang Zhiju Pipe Industry Co., Ltd. строго соблюдает процесс обработки раствором, чтобы гарантировать, что каждая партия фитингов из нержавеющей и дуплексной стали обладает надежной коррозионной стойкостью и однородной микроструктурой.

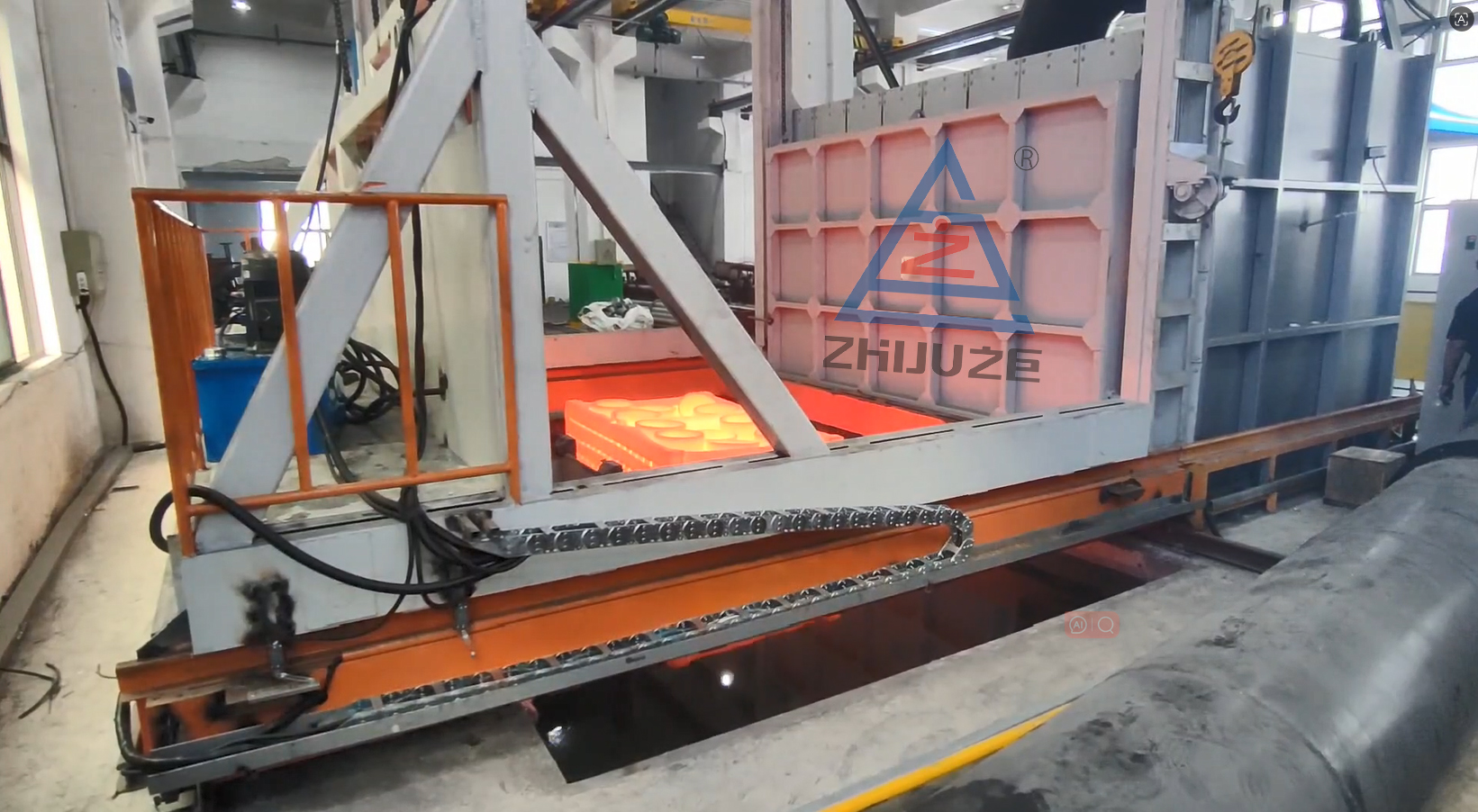

Термическая обработка включает нагрев аустенитной нержавеющей стали до 1000–1150 °C (в зависимости от марки стали), выдержку при этой температуре, а затем быстрое охлаждение (обычно закалкой в воде). Ее основная цель — повторное растворение богатых хромом карбидов (Cr₂₃C₆), осажденных вдоль границ зерен во время горячей обработки или сварки, в матрицу, что позволяет получить однородную однофазную аустенитную структуру.
В процессе горячей обработки или сварки нержавеющая сталь неизбежно подвергается воздействию температурного диапазона сенсибилизации 450–850 °C, в результате чего углерод и хром соединяются и образуют карбиды, которые выпадают в осадок вдоль границ зерен. Вблизи границ зерен содержание хрома падает ниже критического значения коррозионной стойкости (12%), образуя «зону с пониженным содержанием хрома». Затем материал становится сенсибилизированным и чрезвычайно чувствительным к межкристаллитной коррозии.
Обработка раствором растворяет карбиды при высоких температурах и препятствует их повторному осаждению за счет быстрого охлаждения, благодаря чему:
Устранить сенсибилизацию, вызванную обработкой и сваркой.
Для обеспечения целостности пассивирующей пленки необходимо восстановить содержание хрома на границах зерен.
Улучшенная пластичность обеспечивает хорошую микроструктуру для последующей формовки и сварки.
| в результате | иллюстрировать |
| Межкристаллитная коррозия | Коррозия происходит вдоль границ зерен; поверхность может казаться блестящей, но внутренняя часть сильно повреждена, и коррозия может начаться внезапно и без предупреждения. |
| Распад сварочного металла | Зона термического воздействия сварных швов становится основной мишенью для коррозии, представляя значительную опасность для трубопроводных систем высокого давления. |
| Коррозионное растрескивание под напряжением | Карбиды на границах зерен выступают в качестве центров зарождения трещин, значительно увеличивая риск разрушения в средах, содержащих хлорид-ионы. |
| Сокращенный срок службы | Оборудование, рассчитанное на 20-летний срок службы, может быть преждевременно выведено из строя в течение 5-10 лет из-за коррозионного повреждения или недостаточной прочности. |
| параметр | Требования к контролю |
| Температура нагрева | 1000–1150℃ (с поправкой на марку стали) |
| Время изоляции | 1-2 минуты/мм толщины стенки |
| Метод охлаждения | Быстрое гашение водяного пара, проходящее через зону сенсибилизации в течение нескольких секунд. |
Для стабилизированных нержавеющих сталей, содержащих титан и ниобий (таких как 321 и 347), компания проводит дополнительную стабилизирующую обработку (выдержка при температуре 850-900℃ с последующим воздушным охлаждением). Контроль качества подтверждает соответствие чувствительности к межкристаллитной коррозии стандартам, установленным, например, по методу ASTM A262, а протоколы испытаний могут быть предоставлены по запросу заказчика.
Для проектов в России и странах СНГ Zhejiang Zhiju Pipe Industry может предоставить:
Записи процесса обработки раствором и температурные профили
Протокол испытаний на межкристаллитную коррозию (может быть составлен в соответствии со стандартами ГОСТ ).
Протокол испытаний на ударную вязкость при низких температурах (-46℃, -60℃)
Сертификат материала EN 10204 3.1/3.2
Обработка раствором — это не просто дополнительное преимущество, а жизненно важный элемент для фитингов из аустенитной нержавеющей стали. Строгое соблюдение процедуры обработки раствором демонстрирует ответственность за качество продукции и, что более важно, уважение к технике безопасности.
Компания Zhejiang Zhiju Pipe Industry Co., Ltd. – Каждая партия фитингов из нержавеющей и дуплексной стали проходит стандартизированный процесс обработки раствором для обеспечения надежной коррозионной стойкости и однородной микроструктуры.
